Progresif Kalıp Nedir? – Tasarım Yapısı, Avantajları ve Uygulama Alanları

Progresif kalıplar, sac metal parçaların yüksek adetli ve hassas şekilde üretimi için kullanılan, adım adım şekillendirme işlemlerini aynı kalıp içinde gerçekleştiren özel kalıplardır.
Bu yazıda progresif kalıpların yapısını, avantajlarını, hangi durumlarda tercih edildiğini ve üretim süreçlerine etkilerini inceliyoruz.

Progresif Kalıp Nedir?

Progresif kalıp; tek bir sac şeridiyle, her pres darbesinde bir veya daha fazla işlem yapan, parça oluşuncaya kadar adım adım ilerleyen çok istasyonlu bir kalıp türüdür.

Temel işlemler:

• Delme

• Kesme

• Bükme

• Form verme

• Tırnak açma

• Flanşlama

• Parça ayırma (çıkartma)

Her işlem bir istasyonda gerçekleştirilir. Sac malzeme her pres darbesinde bir adım ilerleyerek tüm işlemleri tamamlar.

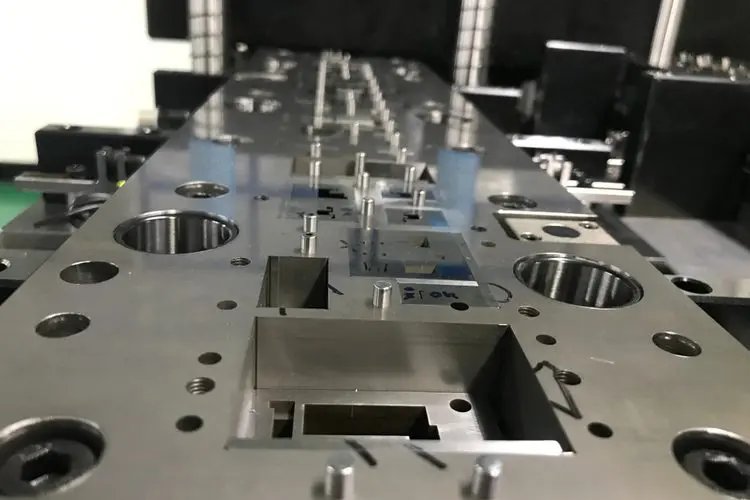

Progresif Kalıp Yapısı

Ana bileşenler:

• Üst kalıp (Panç taşıyıcı, tahrik elemanları)

• Alt kalıp (Matris, dayamalar, kılavuz pimleri)

• Adımlar (step): Malzeme besleme mesafesi

• İstasyonlar: Her istasyon belirli bir işlem yapar

• Şerit ilerletme sistemi: Manuel veya servo kontrollü

🛠️ Progresif kalıpta her ürün “şerit üzerinde” doğar ve son istasyonda koparılarak düşer.

Progresif Kalıbın Avantajları

✅ Yüksek üretim hızı: Dakikada 60–300 strok ile seri imalat
✅ Düşük birim maliyet: Tek seferde birçok işlem yapılır
✅ Az iş gücü ihtiyacı: Tam otomatik hat entegrasyonu mümkündür
✅ Hassasiyet: Tüm işlemler tek referansta gerçekleşir
✅ Malzeme tasarrufu: İyi şerit tasarımı ile fire oranı düşüktür

Dezavantajlar

⚠️ Yüksek ilk yatırım maliyeti
⚠️ Karmaşık tasarım ve üretim süreci
⚠️ Kalıpta oluşacak bir hata tüm istasyonları etkileyebilir
⚠️ Bakım & ayar zorlukları – uzmanlık gerektirir

Nerelerde Kullanılır?

Progresif kalıplar genellikle yüksek adetli, standart toleranslı ve ince sac malzemeden yapılan parçalarda tercih edilir:

• Otomotiv sektörü: Braketler, kelepçeler, klipsler

• Elektrik-elektronik: Terminal, kontak, soğutucu parçalar

• Beyaz eşya: İnce metal gövde parçaları

• El aletleri & donanım: Şerit metal ürünleri

Progresif Kalıp ve Transfer Kalıp Arasındaki Farklar

Tasarımda Dikkat Edilmesi Gerekenler

🔹 Şerit tasarımı ve adım sayısı
🔹 İstasyonlar arası mesafe
🔹 Kalıp yönlendirme pimleri ve referanslama
🔹 Malzeme toleransları ve yaylanma etkisi
🔹 Uygun pres seçimi (kapasite, strok, tabla ölçüsü)

Teknikkanal Tavsiyesi

✅ 10.000 adet üzeri üretim planlıyorsanız progresif kalıp verimlidir
✅ Kalıp tasarımı sırasında simülasyon (AutoForm, SolidWorks Simulation) kullanın
✅ Progresif kalıplarda sabit kalite için pres + besleme + kalıp uyumu kritik önemdedir
✅ Her istasyonu ayrı analiz edin; hatalı bir adım tüm hattı etkiler
